气动三通切断阀的结构原理及特点

发布日期：[2021-07-19] 本文关键词：气动三通切断阀,三通切断阀点击率：

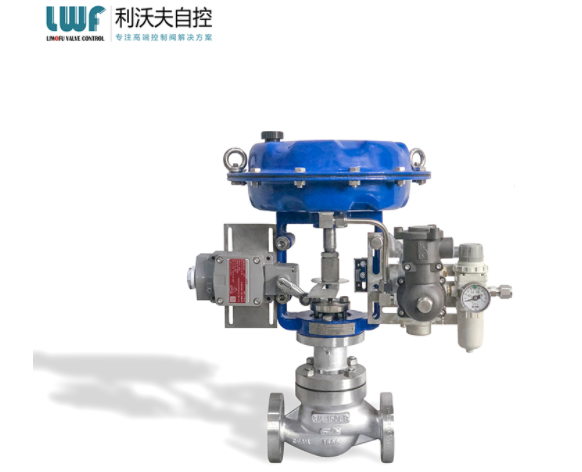

气动三通切断阀采用顶部导向结构，配有多弹簧执行机构。它具有结构紧凑、重量轻、动作灵敏、S流线型流体通道、压降损失小、阀门容量大、拆装方便等优点。三通切断阀接收来自调节器的信号并阻断、打开或改变介质的流动方向，以实现对压力、流量、温度、液位等工艺参数的自动控制。广泛应用于石油化工、冶金、电力、轻工、纺织等各工业领域制造过程的自动化和远程控制系统。

祥顺彩票气动三通切断阀产品特点：

祥顺彩票1、切断阀采用多弹簧执行机构，与三柱调节机构相连，整体高度降低30?右。您可以减轻约30重量。

2、阀体根据流体力学原理设计了截面均匀的低流阻流道，额定流量系数提高30?

3、阀内件密封有两种，紧密封和软密封。紧密型采用表面硬化合金制成，软密封型采用软质材料制成，在关闭状态下具有优良的密封性能。

4、平衡阀内件增加了三通切断阀的允许压差。

祥顺彩票5、波纹管密封式将活动阀杆完全密封，阻断了适度泄漏的可能性。

祥顺彩票6、活塞式执行器，操作力和压差大。

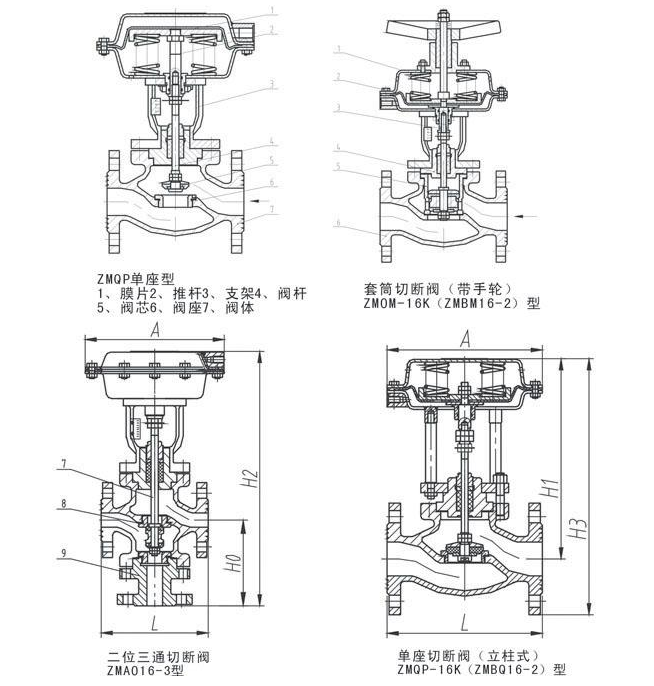

气动三通切断阀由气动薄膜执行器和阀体组成，通过三个中心柱或支架连接。切断阀有单座（P）、套筒（M）和三通（N）三种。其结构和原理如下图所示

气动三通切断阀结构原理图

祥顺彩票执行器有两种类型，正的和负的。当信号压力输入为0.2Mpa时，推杆从膜室伸出（向下移动），称为正向运动，与阀门一起形成空气。当信号压力输入为0.2Mpa时，推杆储存在膜室中（向上运动），称为反作用力，与阀门配合形成气开式。由于三通阀同时开启和关闭，所以没有开启和关闭空气的区别。

祥顺彩票原理：当信号压力为“0”时，阀芯处于初始状态，由于弹簧的预紧力而常开或常闭。当输入0.2Mpa的信号压力时，作用在膜片上产生推力，压缩弹簧，带动推杆和阀杆，使阀芯移动到位置，使阀门完全（完全）关闭。到）或改变介质的流动方向。当信号压力输入为“0”时，作用在膜片上的力消失，弹簧的反作用力使阀芯恢复到初始状态。
